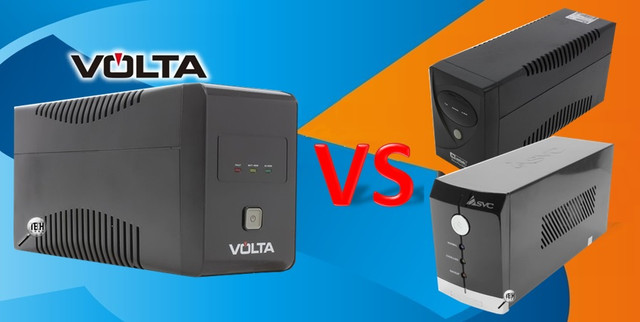

VOLTA VS Mustek и SVC. Кто победит?
Покупка источника бесперебойного питания для защиты техники, не требующей исключительной степени отказоустойчивости, является делом относительно нетрудным. Достаточно выбрать тип устройства, наиболее подходящий вашей системе, и определиться с мощностью. При этом существует целый ряд важных нюансов, которых вы не найдете в официальных спецификациях. Производители не спешат афишировать некоторые тонкости, весомость которых порой является первоочередной. Поэтому сегодня мы протестируем три бюджетных преобразователя, и попытаемся разобраться, какой из них все же является лучшим.
Volta Active 850
Этот источник бесперебойного питания изготавливается по условиям ODM-лицензии компанией Voltronic Power с богатым опытом проектирования и сборки подобных устройств. Поскольку речь идет о весьма недорогой модели, то сделана она максимально просто. Корпус Volta Active 850 изготовлен из качественного пластика с пониженной горючестью, а передняя панель выполнена с характерным зеркальным глянцем. Управление реализовано на интуитивно понятном уровне, т.к. для включения и выключения задействована единственная кнопка. А три светодиода четко показывают текущий режим работы: норма, резервное питание от батареи или сбой.
Выходы оформлены в виду обычных розеток с заземляющими контактами. Это очень удобно, т.к. не требуется никаких специфических шнуров. Можно сразу подключить системный блок и монитор.
Внутреннее устройство заслуживает высокой оценки, т.к. качественный уровень исполнения основных узлов не вызывает нареканий. Плата собрана аккуратно. Большинство управляющей электроники находится на второй стороне, поэтому силовые части разместились достаточно просторно, что хорошо сказывается на их охлаждении. Управление осуществляется при помощи микропроцессора, обеспечивающего хорошую точность измерения и высокую скорость реакции. Обмотки трансформатора переключаются реле с током коммутации 10 ампер, соответствующим заявленной мощности, а инвертор построен на четырех полевых транзисторах IR IRLB4132. Для работы в резервном режиме используется свинцово-кислотный аккумулятор Leoch DJW12-9.0 с емкостью 9 ампер-часов.
Mustek PowerMust 848E
Забегая вперед отметим, что источник бесперебойного питания Mustek PowerMust 848E сделан на весьма схожей платформе, но здесь прослеживаются более явные следы экономии со стороны завода.Корпус выполнен из нескольких пластиковых частей без особых дизайнерских изысков. Между собой половинки скручены четырьмя шурупами, поэтому такую конструкцию можно считать самой привычной и заурядной. На передней панели имеется кнопка включения и три индикатора, указывающих на состояние устройства.
Сзади расположены две самые обычные розетки для подключения потребителей. Основные элементы одного рабочего места (системный блок и монитор) можно присоединить сразу, но если захочется защитить еще и иные устройства, то придется приобрести дополнительный разветвитель. При этом какие-то дополнительные опции в виде порта для мониторинга или сетевых разъемов полностью отсутствуют.
Внутри Mustek PowerMust 848E сделан вполне стандартно. Но по сравнению с Volta Active 850 можно отметить несколько более небрежный монтаж. Аккумулятор, установленный в данном случае, имеет повышенную емкость 9 Ач. Это – уже хорошо знакомый нам Leoch DJW12-9.0. Управление реализовано при помощи микропроцессора. А сам низкочастотный инвертор сделан на четырех полевых транзисторах, прикрепленных к одному небольшому радиатору. Посмотрим, как эта конструкция будет работать на практике.
SVC V-800F
Источник бесперебойного питания SVC V-800F сделан принципиально иначе. Его корпус изготовлен из металла, но передняя пластиковая панель оформлена не совсем однозначно. Для включения и выключения предназначена единственная крупная кнопка. Здесь – все штатно. Но не понравилось излишне яркое свечение индикаторов. В темноте они буквально освещают комнату.
Выходы оформлены в виде двух розеток под стандартные вилки европейского типа. А небольшим плюсом данной конструкции можно считать наличие отдельного выхода для подключения лазерной копировальной техники или прочих устройств, которые запрещается питать от основного преобразователя.
Внутри SVC V-800F реализован по самой классической схеме. К нижней панели прикреплен трансформатор для работы преобразователя и регулировки выходного напряжения. Рядом установлена свинцово-кислотная аккумуляторная батарея.
Плата выглядит достаточно аккуратно. Для управления используется микроконтроллер Atmel, а преобразователь построен на восьми транзисторах IRF3203.
Практическое тестирование
Выходное напряжение
Начнем с VOLTA. В нашем случае система имеет относительно простую логику работы, т.к. используется по одной ступени на повышение и понижение амплитуды, однако даже так достигается вполне широкий входной диапазон. VOLTA Active 850 может работать от 165 до 273 вольт. При этом напряжение на выходе составляет от 197 до 244 вольт. Иными словами реальная точность регулирования укладывается в диапазон -14…+6%. С точки зрения питания реальной компьютерной системы такое значение можно считать вполне нормальным, а саму логику работы AVR – правильной – она пытается “вытягивать” технику даже при недостатке сетевой энергии.
Вполне ожидаемо, что Mustek PowerMust 848E показывает практически идентичный результат. От сети источник бесперебойного питания работает в диапазоне от 173 до 282 В. На выходе при этом напряжение изменяется от 200 до 250 В. Это слегка грубее по сравнению с заявленными ±10%, но разбежка явно непринципиальная, и любая техника будет работать нормально.
SVC V-800F имеет сразу две ступени на повышение напряжения, поэтому рабочий диапазон оказывается несколько шире. От сети ИБП может функционировать от 149 до 296 вольт. При этом напряжение на выходе составит 206…252 вольта. Т.е. точность регулирования примерно соответствует общепринятому коридору ±10%.
Форма выходного напряжения и время переключения
Форма выходного напряжения VOLTA Active 850
Поскольку все три источника бесперебойного питания относятся к одному и тому же классу, то форма выходного напряжения практически не отличается. Во всех случаях она похожа на прямоугольный сигнал, нежели – на классическую синусоиду. Однако можно отметить, что в случае SVC V-800F заметны более выразительные переходные процессы, плюс, есть еще одна интересная особенность. Если у моделей Active 850 и PowerMust 848E преобразователи работают с тихим характерным “шипением”, то устройство SVC издает громкое жужжание.
Форма выходного напряжения Mustek PowerMust 848E
Время автономной работы и зависимость выходного напряжения
Со временем автономной работы получилась несколько нестандартная ситуация, вполне объяснимая разной емкостью батарей. Не секрет, что она зависит от возраста и иных важных факторов, которые не получается выдержать совершенно идентичными в рамках сравнительного теста. Например, две совершенно одинаковые с виду АКБ показали несколько различное время на схожих платформах. VOLTA Active 850 работает в автономном режиме около 4 минут, а Mustek PowerMust 848E – около пяти. SVC V-800F с точно такой же нагрузкой – 50% от номинальной мощности – вообще “тянет” не более трех минут.
Совместимость с современными блоками питания
Совместимость преобразователей напряжения с современными блоками питания, оборудованными активными корректорами коэффициента мощности, - главная проблема всех недорогих ИБП. Для проверки этих возможностей мы используем источник питания Seasonic SS-650HT, который нагружается от специального стенда с возможностью точного контроля. Фактически система представляет собой эквивалент мощного компьютера. К сожалению, ни один из испытуемых не показал достойный результат. VOLTA и Mustek способны на уверенное переключение лишь при нагрузке до 50% от номинала, а SVC V-800F выглядит еще хуже – 45%. В общем, при подборе таких источников под конкретную конфигурацию, всегда необходимо оставлять практически двукратный запас.
Кстати, весьма интересно выглядит и поведение самих преобразователей. Если VOLTA и Mustek просто отключаются при сбое, то SVC V-800F “просаживает” выходную амплитуду практически до нуля, но через десяток…другой периодов генерация восстанавливается. При этом блок питания, естественно, все равно отключается.
Заключение
В итоге можно сказать, что все три источника бесперебойного питания показали условно-сопоставимые результаты. И основная проблема заключена в посредственной совместимости с современными блоками питания, оборудованными APFC. Цена устройств отличается несильно, но лучшим из них можно назвать VOLTA Active 850, т.к. по сравнению с Mustek обеспечивается более высокое качество сборки, плюс, есть некоторые расширенные функции. SVC V-800F выглядит неоднозначно в виду непонятной батареи и работы инвертора.
Фотографии выполнены в студии TECHLABS, фотограф Кирилл Кручинин
