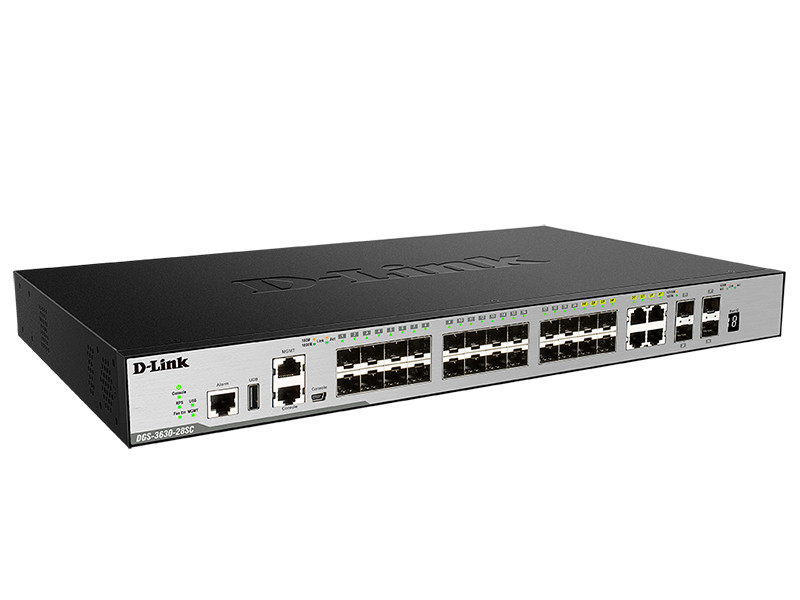

D-link DGS-3630-28SC коммутатор управляемый L3, 20 SFP-портов, 4x10/100/1000Base-T/SFP, 4x10GBase-X SFP+

Аппаратное обеспечение

Интерфейсы

• 20 SFP-портов

• 4 комбо-порта 10/100/1000Base-T/SFP

• 4 порта 10GBase-X SFP+

Консольный порт

• Консольный порт с разъемом RJ-45 и консольный порт Mini-USB для управления CLI (out-of-band)

Порт управления

• Порт 10/100/1000Base-T с разъемом RJ-45 (out-of-band)

Сигнальный порт

• Порт с разъемом RJ-45

USB-порт

• Порт USB 2.0 тип А

Производительность

Коммутационная матрица

• 128 Гбит/с

Макс. скорость перенаправления пакетов

• 95,24 Mpps

Буфер пакетов

• 4 Мб

Таблица MAC-адресов

• 68 К записей¹

Таблица маршрутизации IPv4

• 16 К записей

Таблица маршрутизации IPv6

• 7 К записей

Таблица перенаправления IPv4

• 32 К записей¹

Таблица перенаправления IPv6

• 16 К записей¹

Jumbo-фрейм

• 12 К байт

Программное обеспечение

Стекирование

• Физическое стекирование

  - Полоса пропускания: до 80 Гб

  - До 9 устройств в стеке

  - Кольцевая/линейная топология

• Виртуальное стекирование

  - D-Link Single IP Management

  - До 32 устройств в виртуальном стеке

  - Полоса пропускания: до 20 Гб

Функции уровня 2

• Таблица MAC-адресов: до 68 К записей¹

• Управление потоком:

  - Управление потоком 802.3х в режиме полного дуплекса

  - Предотвращение блокировок HOL

• Spanning Tree Protocol

  - 802.1D STP

  - 802.1w RSTP

  - 802.1s MSTP

  - Root Guard

  - Loop Guard

• 802.1AX Link Aggregation

  - Макс. 32 группы на устройство, 8 портов на группу
• ERPS (Ethernet Ring Protecion Switching) version 2

• Зеркалирование портов

  - One-to-One, Many-to-One

  - Поддержка зеркалирования для входящего/исходящего/обоих направлений трафика

  - Поддержка 4 групп зеркалирования

• Зеркалирование потоков

  - Поддержка зеркалирования для входящего трафика

• Зеркалирование VLAN

• RSPAN

• Туннелирование протокола уровня 2 (L2PT)

VLAN

• 802.1Q

• 802.1v Protocol-based VLAN

• Double VLAN (Q-in-Q)

  - Q-in-Q на основе порта

  - Selective Q-in-Q

• VLAN на основе порта

• VLAN на основе MAC-адреса

• VLAN на основе подсети

• Группы VLAN

  - До 4 К VLAN-групп

  - Макс. VID: 4094

• ISM VLAN для IPv4/IPv6 (Multicast VLAN)

• Voice VLAN

• Auto Surveillance VLAN

• VLAN Trunking

• GVRP: до 4 К динамических VLAN-групп

• Asymmetric VLAN

• SuperVLAN

Многоадресная рассылка уровня 2

• MLD Snooping

  - MLD v1/v2 Snooping

  - Поддержка до 4 К MLD-групп¹

  - MLD Snooping Fast Leave на основе узла

  - Поддержка 64 статических многоадресных групп

  - MLD Snooping Querier

  - MLD Snooping на основе VLAN

  - MLD Proxy Reporting

• IGMP Snooping

  - IGMP v1/v2/v3

  - Поддержка до 8 К IGMP-групп¹

  - Поддержка 64 статических IGMP-групп

  - IGMP Snooping на основе VLAN

  - IGMP Snooping Querier

  - IGMP Snooping Fast Leave на основе узла

• PIM Snooping

Функции уровня 3

• IPv4 ARP/IPv6 ND: поддержка до 32 К/16 К ¹

  - 512 статических групп ARP

• Gratuitous ARP

• Интерфейс IP

  - Поддержка 256 интерфейсов

• Интерфейс Loopback

• Proxy ARP

  - Поддержка Local ARP Proxy

• Туннелирование IPv6

  - Статическое

  - ISATAP

  - GRE

  - 6to4

• VRRP v2/v3

• IP Helper

Маршрутизация уровня 3

• Поддержка 16 К аппаратных записей маршрутизации по IPv4/IPv6

  - 1 запись на каждый маршрут IPv4

  - 2 записи на каждый маршрут IPv6

• Размер аппаратной таблицы коммутации L3 IPv4/IPv6: до 32К записей¹

  - 1 запись на каждый маршрут IPv4

  - 2 записи на каждый маршрут IPv6

• Статическая маршрутизация

  - Макс. кол-во записей IPv4: 512

  - Макс. кол-во записей IPv6: 256

• Маршрут IPv4/IPv6 по умолчанию

• PBR (Policy-based Route)

• Null Route

• Route Preference

• Route Redistribution

• Graceful Restart (GR) Helper

• BFD (Bidirectional Forwarding Detection)

  - Статическая маршрутизация IPv4/v6

  - RIP

  - VRRP

• RIP v1/v2/ng
• BGP
- BGPv4/v4+
- 4bytes AS
- Text/MD5 для BGPv4
• VRF-Lite
- Статическая маршрутизация IPv4
- RIPv1/v2
- OSPFv2
- BGPv4
• Bidirectional Forwarding Detection (BFD) для OSPF
• OSPF
- OSPF v2/v3
- Пассивный интерфейс OSPF
- Stub/NSSA area
- OSPF equal cost route
- Text/MD5 для OSPFv2

Многоадресная рассылка уровня 3

• IGMPv1/v2/v3
• MLDv1/v2
• IGMP/MLD Proxy
• DVMRPv3

Качество обслуживания (QoS)

• 802.1p

• 8 очередей на порт

• Механизм обработки очередей:

  - Strict Priority (SP)

  - Weighted Round Robin (WRR)

  - Strict + WRR

  - Weighted Deficit Round Robin (WDRR)

• Контроль перегрузки

  - Weighted Random Early Detection (WRED)

• 802.1Qbb Priority-based Flow Control (PFC) для порта 10GBase-X

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с)

  - На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с)

  - Управление полосой пропускания по очереди (с мин. Значением 8 Кбит/с)

• Поддержка следующих действий для потоков

  - Метка приоритета 802.1p

  - Метка предпочтения IP/DSCP

  - Time-based QoS

• QoS на основе:

  - Порта коммутатора

  - Очередей приоритетов 802.1p

  - Внутреннего/внешнего VID

  - MAC-адреса

  - EtherType

  - IP-адреса

  - Предпочтения IP/ToS

  - DSCP

  - Типа протокола

  - Порта TCP/UDP

  - Класса IPv6-трафика

  - Метки потока IPv6

• Три цвета маркировки

  - trTCM

  - srTCM

Списки управления доступом (ACL)

• ACL на основе:

  - Приоритета 802.1p

  - VID

  - MAC-адреса

  - EtherType

  - LLC

  - VLAN

  - IP-адреса

  - Предпочтения IP/ToS

  - Маски DSCP

  - Типа протокола

  - Номера порта TCP/UDP

  - Класса IPv6-трафика

  - Метки протокола IPv6

• Макс. кол-во записей ACL:

  - Входящих (аппаратных): 4 К

  - Исходящих (аппаратных): 1 К

  - Карта доступа VLAN: 3 К

• ACL по расписанию

Green

• Energy Efficiency Ethernet (EEE)

• Снижение энергопотребления на основе статуса соединения

• Снижение энергопотребления в зависимости от длины кабеля

• Снижение энергопотребления за счет выключения индикаторов

• Снижение энергопотребления за счет перехода портов в режим ожидания

• Снижение энергопотребления за счет перехода системы в спящий режим

Безопасность

• Port Security

  - Поддержка до 12 К MAC-адресов на порт/VLAN/систему

• Управление широковещательным/ многоадресным/одноадресным штормом

• D-Link Safeguard Engine

• Функция DHCP Server Screening

• Dynamic ARP Inspection

• IP Source Guard

• DHCP Snooping

• IPv6 Snooping

• DHCPv6 Guard

• IPv6 Route Advertisement (RA) Guard

• IPv6 ND Inspection

• Duplicate Address Detection (DAD)
• Предотвращение атак ARP Spoofing

  - Макс. кол-во записей: 64

• L3 Control Packet Filtering

• Unicast Reverse Path Forwarding (URPF)

• Сегментация трафика

• SSL

  - Поддержка TLS 1.0/1.1

  - Поддержка доступа IPv4/IPv6

• SSH

  - Поддержка SSH v2

  - Поддержка доступа IPv4/IPv6

• Предотвращение атак BPDU

• Предотвращение атак DOS

• Фильтрация NetBIOS/NetBEUI

AAA

• Аутентификация 802.1Х

  - Управление доступом на основе порта/узла

  - Назначение политики Identity-driven

  - Динамическое назначение VLAN

  - Управление полосой пропускания

  - Назначение ACL

• Управление доступом на основе Web (WAC)

  - Управление доступом на основе порта/узла

  - Назначение политики Identity-driven

  - Динамическое назначение VLAN

  - Управление полосой пропускания

  - Назначение ACL

  - Поддержка доступа IPv4/IPv6

  - Поддержка HTTPS

• Compound Authentication

• Управление доступом на основе МАС-адреса (МАС)

  - Управление доступом на основе порта/узла

  - Назначение политики Identity-driven

  - Динамическое назначение VLAN

  - Управление полосой пропускания

  - Назначение ACL

• Guest VLAN

• Microsoft^® NAP

  - Поддержка 802.1X NAP

  - Поддержка DHCP NAP

• Уровень привилегий для доступа к управлению

• Аутентификация на основе RADIUS и TACACS+

• Authentication Database Failover

• RADIUS/TACACS+ Accounting

OAM

• Функция диагностики кабеля

• 802.3ah Ethernet Link OAM

• D-Link Unidirectional Link Detection (DULD)

• Dying Gasp

• 802.1ag Connectivity Fault Management (CFM)

• Y.1731 OAM

• Optical Transceiver Digital Diagnostic Monitoring (DDM)

Управление

• NTPv3/v4

• Precision Time Protocol (PTP)

• Web-интерфейс

  - Поддержка доступа IPv4/IPv6

  - Поддержка SSL (HTTPS)

• Интерфейс командной строки CLI

• Telnet-сервер для доступа IPv4/IPv6

• SNMP

  - Поддержка v1/v2c/v3

  - Поддержка доступа IPv4/IPv6

• SNMP Trap

• TFTP-клиент для IPv4/IPv6

• FTP-клиент для IPv4/IPv6

• IPv4 SFTP-сервер

• RCP

• Системный журнал для сервера IPv4/IPv6

• SMTP

• RMONv1

  - Поддержка 1, 2, 3, 9 групп

• RMONv2

• Журналирование вводимых команд

• LLDP/LLDP-MED

• D-Link Discover Protocol (DDP)

• DHCP Client option 12

• DHCP Auto-configuration

• DHCP Auto-image

• DHCP Relay option 60/61/6/18/37/125

• DHCP/DHCPv6 Local Relay

• DHCP-сервер

  - Поддержка назначения адреса IPv4/IPv6

• DHCPv6 Prefix Delegation (PD)

• Поддержка нескольких копий ПО (Multiple Image) / Поддержка нескольких копий конфигураций (Multiple Configuration)

• DNS Relay для IPv4/IPv6

• DNS-клиент для IPv4/IPv6

• Microsoft^® Network Load Balancing (NLB)

• Switch Resource Management (SRM)

• sFlow

• D-Link License Management System (DLMS)

Функции MPLS Image (MI)

Маршрутизация уровня 3

• IS-IS v4/v6

MPLS

Стандарты

Стандарты MIB/IETF

• MIB Structure: RFC1065, RFC1066, RFC1155, RFC1156, RFC2578

• Concise MIB Definitions: RFC1212

• MIBII: RFC1213

• MIB Traps Convention: RFC1215

• Bridge MIB: RFC1493, RFC4188

• SNMP MIB: RFC1157, RFC2571, RFC2572, RFC2573, RFC2574, RFC2575, RFC2576

• SNMPv2 MIB: RFC1442, RFC1901, RFC1902, RFC1903, RFC1904, RFC1905, RFC1906, RFC1907, RFC1908, RFC2578, RFC3418, RFC3636

• RMON MIB: RFC271, RFC1757, RFC2819

• RFC2021 RMONv2 MIB

• RFC1398, RFC1643, RFC1650, RFC2358, RFC2665, RFC3635 Ether-like MIB

• RFC2668 802.3 MAU MIB

• RFC2674, RFC4363 802.1p MIB

• Interface Group MIB

• RFC2618 RADIUS Authentication Client MIB

• RFC4022 MIB for TCP

• RFC4113 MIB for UDP

• RFC2620 RADIUS Accounting Client MIB

• RFC2925 Ping & TRACEROUTE MIB

• TFTP uploads and downloads (D-Link MIB)

• Trap MIB (D-Link MIB)

• RFC4293 IPv6 MIB

• RFC4293 ICMPv6 MIB

• Entity MIB

• RIPv2 MIB

• OSPF MIB

• IPv4 Multicast Routing MIB

• PIM MIB for IPv4

• IP Forwarding Table MIB

• RFC4293 IPv6 SNMP Mgmt Interface MIB

• DDM MIB (D-Link MIB)

• Private MIB

• MIB for D-Link Zone Defense

• DDP MIB

• LLDP-MED MIB

• RFC791 IP

• RFC768 UDP

• RFC793 TCP

• RFC792 ICMPv4

• RFC2463, RFC4443 ICMPv6

• RFC826 ARP

• RFC1338, RFC1519 CIDR

• RFC2474, RFC3168, RFC3260 Definition of the DS Field in the IPv4 and IPv6 Headers

• RFC1321, RFC2284, RFC2865, RFC2716, RFC1759, RFC3580, RFC3748 Extensible Authentication Protocol (EAP)

• RFC2571 SNMP Framework

• RFC2572 SNMP Message Processing and Dispatching

• RFC2573 SNMP Applications

• RFC2574 User-based Security Model for SNMPv3

• RFC1981 Path MTU Discovery for IPv6

• RFC2460 IPv6

• RFC2461, RFC4861 Neighbor Discovery for IPv6

• RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration

• RFC2464 IPv6 over Ethernet and definition

• RFC2767 Dual Stack Hosts using the ‘Bump-In-the-Stack’ Technology

• RFC3513, RFC4291 IPv6 Addressing Architecture

• RFC2893, RFC4213 IPv4/IPv6 dual stack function

• RFC3484 Default Address Selection for Internet Protocol version 6

Физические параметры

Размеры (Д х Ш х В)

• 441 х 259,8 х 44 мм

• Ширина для установки в 19-дюймовую стандартную стойку, высота 1U

Вес

• 3,79 кг

Условия эксплуатации

Питание на входе

• 100-240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность

• 63,58 Вт

Потребляемая мощность в режиме ожидания

• 30,1 Вт

Тепловыделение

• 216,81 BTU/ч

MTBF (часы)

• 280 612

Уровень шума

• 56 dB(A)

Вентиляторы

• 2 вентилятора Smart Fan²

Рабочая температура

• От -5° до 50°С

Температура хранения

• От -40° до 70°С

Рабочая влажность

• От 10% до 95% (без конденсата)

Влажность хранения

• От 5% до 95% (без конденсата)

Комплект поставки

• Коммутатор DGS-3630-28SC

• Кабель питания

• Консольный кабель

• Консольный кабель Mini-USB с интерфейсом USB типа B и типа A

• Кронштейн для установки в стойку

• Фиксатор кабеля питания

• Краткое руководство по установке

• Компакт-диск с руководством пользователя

Сертификаты

Безопасность

• CUL, CB, CE, CCC, BSMI

EMI/EMC

• CE, FCC Class A, C-Tick, VCCI, BSMI, CCC
